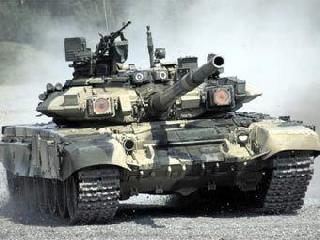

Т-90 «Владимир»

Т-90 «Владимир» — современный российский основной боевой танк. Создан в конце 1980-х — начале 1990-х годов как модернизация танка Т-72Б, под индексом Т-72БУ, однако был в 1992 году принят на вооружение уже под индексом Т-90. Индекс Т-90 был присвоен машине по личному распоряжению Бориса Ельцина.

История создания и производства

Модификация Т-72, созданная в конструкторском бюро «УКБТМ (Уральское КБ Транспортного машиностроения)» (Нижний Тагил) в 1989 году под руководством главного инженера Владимира Поткина (первоначальное название танка было «объект 188», или Т-72БУ).

«Объект 188» разрабатывался параллельно со значительно более совершенным экспериментальным танком Объект 187, также бывшим развитием серии Т-72. Однако вскоре после распада СССР внедрение в серийное производство «Объекта 187» пришлось свернуть, и в качестве основного танка был избран более простой Т-72БУ, переименованный в Т-90. Тем не менее, впоследствии многие прогрессивные технические решения «Объекта 187» удалось применить в новом, перспективном поколении российских танков. Серийное производство началось в 1992 году. В 1992—1996 годах промышленность поставила сухопутным войскам в общей сложности не более 120 Т-90, затем производство было остановлено и возобновлено лишь в 2004 году. Новыми танками, в частности, полностью укомплектован один из полков 21-й Таганрогской Краснознамённой ордена Суворова мотострелковой дивизии СибВО, а также 108 танковый полк 5-й гвардейской Будапештской танковой дивизии (дислоцировавшийся в Бурятии); один батальон Т-90A выпуска 2004—2005 годов числится в Таманской мотострелковой дивизии.

Конструкция Т-90 повторяет основные принципы советского танкостроения: от зарубежных танков, например, «Абрамс», имеющих просторную компоновку, что увеличивало размер танка, его массу, требовало установки мощного двигателя, снижало возможности для повышения защиты, Т-90 отличается высокой плотностью компоновки (малым заброневым объёмом), применением нетрадиционных средств повышения защищённости (динамическая защита, КОЭП), ракетно-пушечным вооружением.

За основу нового танка был принят советский Т-72Б разработки УКБТМ. С 1985 г. он производился вместе с Т-80У, но отличался от него примитивной неавтоматизированной системой управления огнём (СУО). Таким образом, создание Т-90 подразумевало доведение Т-72Б до уровня Т-80У по всем показателям, чего, однако, до последнего времени не удалось добиться в отношении подвижности.

На Т-90 первых серий («объект 188»), помимо СУО 1А45Т, унифицированной с Т-80, устанавливался комплекс оптико-электронного подавления «Штора-2», обеспечивающий танку индивидуальную защиту от находящихся на вооружении большинства армий мира противотанковых управляемых ракет (ПТУР) с командными полуавтоматическими системами наведения типа «TOW», «Hot», «Milan», «Dragon» и лазерными головками самонаведения типа «Maverick», «Hellfire», «Copper head» за счёт создания активных помех их наведению.

Новая версия Т-90 (Т-90А, или «объект 188А1»), поступившая в производство с 2004 г., усовершенствована в ряде отношений. В частности, в качестве ночного прицела установлен современный тепловизор 2-го поколения «Эсса» с полностью стабилизированным полем зрения, интегрированный с основным прицелом и его дальномерным каналом; прежняя литая башня заменена на усиленную сварную с габаритом брони до 950 мм; вместо 840-сильного двигателя создан 1000-сильный дизель В-92С2. В дальнейшем планируется установка на танк перспективного 1200-сильного дизеля В-99; по некоторым данным, заменён стабилизатор орудия, что вдвое повысило перебросочную скорость наведения башни и улучшило точность стрельбы с ходу. Программа их закупок остаётся крайне ограниченной: к 2015 г. планируется приобретение семи батальонных комплектов (217 машин). В 2007 г. Министерство обороны РФ закупило 60 танков (два батальонных комплекта) Т-90А.

В августе 2007 года было объявлено о поставке около 100 тепловизионных камер модели Catherine FC, французского производителя Thales, для установки их на танках Т-90 российской армии. Камера Catherine FC позволяет обеспечить эффективное распознавание целей в различных условиях освещения, днем и ночью. Она рассчитана на установку в компактных оптоэлектронных модулях, которые могут размещаться на платформах любого рода и в дальнейшем интегрироваться в сложные информационные системы поля боя.

Модификации
Т-90 — первая серийная модификация.
Т-90К — командирский вариант Т-90, с дополнительным связным (радиостанция Р-163-50К) и навигационным оборудованием (ТНА-4-3).
Т-90А — модификация Т-90, с новой сварной башней, двигателем мощностью 1000 л. с., улучшенным тепловизионным оборудованием, новыми элементами динамической защиты и рядом других усовершенствований.
Т-90АК — командирский вариант Т-90А, с дополнительным связным и навигационным оборудованием.
Т-90С — экспортный вариант Т-90.
Т-90СК — командирский вариант Т-90С, с дополнительным связным и навигационным оборудованием.
Т-90СА — экспортный вариант Т-90А, с системой охлаждения аппаратуры ночного видения и доработанной системой обнаружения лазерного излучения.
Т-90СКА — командирский вариант Т-90СА, с дополнительным связным и навигационным оборудованием.
Т-90АМ — глубокая модернизация Т-90А, увеличена мощность двигателя (на 130 л.с.), доработан ствол, коробка передач, реализован панорамный обзор, новая защищенная пулеметная установка, усовершенствованный программно-технический комплекс и улучшенный автомат заряжания.

Описание конструкции

Т-90 имеет классическую компоновку, с размещением отделения управления в лобовой части, боевого отделения — посередине и моторно-трансмиссионного отделения — в кормовой части. Экипаж Т-90 состоит из трёх человек — механика-водителя, размещающегося по продольной оси танка в отделении управления и наводчика с командиром, находящихся в башне слева и справа от орудия, соответственно.

Броневой корпус и башня

Т-90 имеет резко дифференцированную противоснарядную броневую защиту. Броневой корпус Т-90 — сварной, башня — литая на Т-90 и сварная на Т-90С и Т-90А. Основным материалом корпуса является броневая сталь; верхняя лобовая плита корпуса, а также лобовая часть башни в пределах курсовых углов ±35° состоят из многослойной композитной брони. Частично, многослойную конструкцию имеют также борта и крыша башни и бортовые бронеплиты корпуса.

Форма броневого корпуса Т-90 и его компоновка не изменились по сравнению с Т-72, хотя защищённость нового танка и возросла по сравнению с предшественником, за счёт применения более современной композитной брони. Корпус Т-90 имеет коробчатую форму, с клиновидной носовой частью со стандартным для советских основных боевых танков углом наклона к вертикали верхней лобовой плиты — 68°. Борта корпуса вертикальные, верхняя их часть состоит из броневых плит, нижняя же образована краями днища. Корма корпуса имеет обратный наклон. Крыша корпуса состоит из нескольких катаных броневых листов, днище корпуса же — цельноштампованное, сложной формы.

Точные данные о бронировании Т-90, по состоянию на 2008 год, остаются засекреченными. Тем не менее, существуют многочисленные оценки как российских, так и западных специалистов относительно эффективности его лобового бронирования. Стойкость бронирования лобовой проекции корпуса и башни против обстрела бронебойными оперёнными подкалиберными снарядами оценивается в целом, с учётом встроенной динамической защиты, как эквивалентная 800—830 мм катаной броневой стали. Бронестойкость же корпуса и башни против обстрела кумулятивными боеприпасами оценивается, также с учётом динамической защиты, в 1150—1350 мм. Эти данные относятся к максимальному уровню бронирования и не учитывают ослабленных зон, имеющихся на любом танке. Для Т-90 ослабленными зонами являются участок верхней лобовой детали в районе смотрового прибора механика-водителя, где толщина брони снижена для возможности выведения прибора на крышу, а также участки башни по бокам от орудийной амбразуры, не имеющие комбинированной защиты и имеющие меньшую толщину.

Активная защита

Помимо традиционного бронирования и динамической защиты, Т-90 оборудован активной защитой, состоящей из комплекса оптико-электронного подавления «Штора-1». Комплекс предназначен для защиты от поражения танка противотанковыми управляемыми ракетами и состоит из станции оптико-электронного подавления и системы постановки завес. Станция оптико-электронного подавления предназначается для защиты от ракет с полуавтоматической системой наведения и состоит из двух инфракрасных прожекторов ОТШУ-1-7, двух модуляторов и пульта управления. Система постановки завес предназначена для противодействия управляемым ракетам с лазерным самонаведением или полуавтоматическим наведением по лучу лазера, а также препятствования работе лазерных дальномеров и постановки дымовой (аэрозольной) завесы. Система состоит из комплекса индикаторов лазерного излучения, включающего в себя два датчика грубого и два — точного определения направления, системы управления и двенадцати пусковых установок аэрозольных гранат. При обнаружении облучения танка лазерным излучением, система постановки завес обеспечивает определение направления облучения и оповещение экипажа, после чего автоматически или по указанию командира танка производит отстрел аэрозольной гранаты, при разрыве создающей аэрозольное облако, ослабляющее и частично отражающее лазерное излучение, нарушая работу систем наведения ракеты. Помимо этого, аэрозольное облако маскирует танк, выполняя функции дымовой завесы и может применяться специально для этой цели.

Основное вооружение


Основным вооружением Т-90 является 125-мм гладкоствольная пушка 2А46М, размещённая в спаренной с пулемётом установке на цапфах в лобовой части башни и стабилизированная в двух плоскостях системой 2Э42-4 «Жасмин». Длина ствола орудия составляет 48 калибров / 6000 мм. Пушка снабжена автоматом заряжания и способна вести огонь управляемым вооружением. Максимальная прицельная дальность бронебойными подкалиберными и кумулятивными снарядами составляет 4000 м, управляемыми ракетами — 5000 м, осколочно-фугасными снарядами — до 10 000 м.

Боекомплект пушки состоит из 42 выстрелов раздельно-гильзового заряжания, из которых 22 находятся в автомате заряжания, а ещё 20 — в укладках в корпусе и башне танка и могут быть вручную перемещены экипажем в автомат заряжания по мере расходования боеприпасов в нём, либо непосредственно заряжены в орудие. Т-90 способен вести огонь широким ассортиментом боеприпасов четырёх типов — бронебойными подкалиберными, кумулятивными, осколочно-фугасными снарядами и управляемыми ракетами, которые могут быть заложены в боекомплект в любом соотношении. Автомат заряжания Т-90, размещённый на вращающемся полике башни — электромеханический, карусельного типа, аналогичный установленному на Т-72, но с системой управления в автоматическом режиме с места командира. Скорострельность пушки составляет 8 выстрелов в минуту при работе автомата заряжания и до двух выстрелов в минуту — при ручном заряжании.

Комплекс управляемого вооружения

Помимо традиционного артиллерийского вооружения, Т-90 имеет возможность стрельбы противотанковыми управляемыми ракетами 9М119М. Пуск ракет осуществляется при помощи основного орудия танка, наведение ракет осуществляется по лазерному лучу в полуавтоматическом режиме. Комплекс управляемого вооружения Т-90 позволяет вести стрельбу, с вероятностью попадания, близкой к единице, по неподвижным или движущимся со скоростью до 70 км/ч целям на дистанции от 100 до 5000 м, с места и в движении со скоростью до 30 км/ч. Это обеспечивает ему намного большую эффективную дальность поражения цели, чем у танков, оснащённых только артиллерийским вооружением, для которых, даже при наиболее современных прицельных средствах, эффективная стрельба по целям типа «танк» на дистанции более 2500 м уже серьёзно затруднена.

Комплекс управляемого вооружения состоит из лазерного канала управления с баллистическим вычислителем, блока автоматики и выстрелов с управляемыми ракетами для танковой пушки. Выстрелы с управляемыми ракетами, марки 3УБК14 или 3УБК20, имеют те же габариты, что и стандартные 125-мм артиллерийские выстрелы и состоят из твердотопливной ракеты и уменьшенного метательного заряда, необходимого для придания начальной скорости ракете, а также обеспечения отката пушки и открытия её затвора после выстрела.

Вспомогательное вооружение

Вспомогательное вооружение Т-90 состоит из спаренного пулемёта, зенитной пулемётной установки и личного оружия экипажа. В спаренной с пушкой установке размещается 7,62-мм пулемёт ПКТ или ПКТМ. Боекомплект пулемёта состоит из 2000 патронов в восьми лентах по 250 штук, боевая скорострельность составляет около 250 выстрелов в минуту.

Зенитная пулемётная установка размещается на крыше башни на командирской башенке и представляет собой дистанционно наводимый автономный 12,7-мм пулемёт, НСВТ «Утёс» на танках первых выпусков или 6П49 «Корд» — на поздних машинах. Наведение пулемёта в горизонтальной и вертикальной плоскости осуществляется при помощи электромеханического привода. Боекомплект пулемёта составляет 300 патронов в двух лентах по 150 штук.

Для самообороны экипажа, танк оснащается 5,45-мм автоматом АКС74У, пятнадцатью магазинами к нему по 30 патронов и десятью ручными гранатами Ф-1 или РГД.

Система управления огнём и прицельные приборы

Ведение огня из основного и вспомогательного вооружения Т-90 осуществляется комплексом управления огнём 1А45Т «Иртыш», состоящим из автоматизированной системы управления огнём 1А42, ночного прицельного комплекса ТО1-КО1 или ТО1-ПО2Т, прицельно-наблюдательного комплекса командира ПНК-4С и телевизионной системы заднего обзора.

Основным средством наведения на цель пушки и спаренного пулемёта является входящий в состав системы управления огнём информационно-вычислительный дневной комплекс наводчика 1А43. Он, в свою очередь, состоит из прибора наведения 1Г46, баллистического вычислителя 1В528-1 и комплекта автоматических датчиков, определяющих условия стрельбы. Прицельно-дальномерный прибор наведения 1Г46 служит непосредственно для наведения оружия на цель и объединяет в себе перископический прицел с плавно регулируемым в пределах 2,7…12× увеличением, лазерный дальномер, определяющий дальность в диапазоне 400—5000 м, систему их стабилизации в двух плоскостях и систему наведения управляемого ракетного оружия. Электронный танковый баллистический вычислитель 1В528-1 осуществляет автоматическое вычисление необходимого угла возвышения ствола и горизонтального упреждения при стрельбе по движущейся цели, корректировку этих параметров с учётом метеорологических условий, определяемых комплектом датчиков и осуществляет автоматическую наводку оружия в соответствии с этими данными. Помимо этого, как и на остальных советских танках, орудие Т-90 оснащается боковым уровнем и азимутальным указателем для ведения огня полупрямой наводкой и с закрытых позиций.

Командир танка располагает прицельно-наблюдательным комплексом ПНК-4С, обеспечивающим ведение огня из зенитной пулемётной установки, а также, в дублированном режиме — из основного вооружения. В состав комплекса входит электронно-оптический дневной/ночной перископический наблюдательный прибор ТКН-4С, стабилизированный в двух плоскостях. Дневной канал наблюдательного прибора обеспечивает увеличение до 7,5×, ночной — до 5,1×. В ночных условиях работа прибора осуществляется в пассивном режиме, на дальности до 700 м, за счёт усиления естественного освещения, либо в активном режиме, на дальности до 1000 м, за счёт подсветки цели инфракрасным прожектором ОТШУ-1-7. Кроме этого, для наведения зенитной пулемётной установки используется монокулярный телескопический оптический прицел ПЗУ-7

Для стрельбы в ночных условиях, Т-90 первых выпусков оснащались ночным прицельным комплексом ТО1-КО1. В состав ТО1-КО1 входит электронно-оптический перископический ночной прицел ТПН4-49 «Буран-ПА», работающий аналогично наблюдательному прибору командира: в пассивном режиме, на дальности до 1200 м, либо в активном режиме, на дальности до 1500 м. На нескольких опытных машинах устанавливался отечественный тепловизионный танковый комплекс ТО1-ПО2Т «Агава-2», однако он являлся полностью устаревшим, и, начиная с 2004 г., Т-90 получил более современный прицел «Эсса» с интегрированной тепловизионной камерой Catherine-FC производства Thales. Комплекс состоит из стабилизированной в двух плоскостях тепловизорной камеры, при помощи которой как наводчик, так и командир могут осуществлять наблюдение за местностью с индивидуальных экранов, а также производить управление вооружением при помощи стандартной системы управления огнём.

Средства наблюдения и связи

Связь: УКВ радиостанция Р-163-50У и приёмник Р-163-УП. Дальность внешней связи на частотах от 2 до 18 МГц составляет до 350 км. Такая дальность достигается за счёт установки антенны «симметричный вибратор» на 11-метровую мачту
Двигатель и трансмиссия

Т-90 ранних модификаций оснащены V-образным 12-цилиндровым четырёхтактным многотопливным дизельным двигателем модели В-84МС, жидкостного охлаждения с непосредственным впрыском топлива и приводным центробежным нагнетателем. В-84МС развивает максимальную мощность в 840 л. с. (618 кВт) при 2000 об/мин. На Т-90 поздних выпусков, Т-90А и Т-90С устанавливается двигатель модели В-92С, представляющий собой модернизированный В-84 и отличающийся от него установкой турбокомпрессора и улучшенной конструкцией, что позволило повысить развиваемую двигателем мощность до 1000 л. с. (736 кВт) при 2000 об/мин.

Т-90
Классификация основной боевой танк
Боевая масса, т 46,5
Компоновочная схема классическая
Экипаж, чел. 3
Годы производства с 1992
Годы эксплуатации с 1992
Количество выпущенных, шт. более 1000
Длина корпуса, мм 6860
Длина с пушкой вперёд, мм 9530
Ширина корпуса, мм 3789
Высота, мм 2280
Клиренс, мм 490
Тип брони стальная катаная и литая и многослойная комбинированная, противоснарядная
Лоб башни, мм/град. эквивалентен броневой стали:
800—830 мм против БПС,
1150—1350 мм против кумулятивных боеприпасов[1]
Активная защита ТШУ-2 «Штора-1»
Динамическая защита встроенная, «Контакт-5»
Калибр и марка пушки 125-мм 2А46М-5[2]
Тип пушки гладкоствольная пушка
Длина ствола, калибров 48
Боекомплект пушки 42 снаряда (из них 22 в АЗ)
Углы ВН, град. −6…+13,5°
Прицелы лазерный прицел-дальномер 1Г46, дневной/ночной ТКН-4С, активно-пассивный ночной ТПН-4-49 или тепловизионный «Эсса» с камерой Catherine-FC
Пулемёты 1 × 12,7-мм НСВТ или Корд, 1 × 7,62-мм ПКТ
Подвижность
Тип двигателя  В-92С2
Мощность двигателя, л. с. 1000
Скорость по шоссе, км/ч 60
Скорость по пересечённой местности, км/ч около 50
Запас хода по шоссе, км 550[3] (700 с внешними баками)
Удельная мощность, л. с./т 21,5
Тип подвески индивидуальная торсионная
Удельное давление на грунт, кг/см² 0,94
Преодолеваемый подъём, град. 30°
Преодолеваемая стенка, м 0,8
Преодолеваемый ров, м 2,8
Преодолеваемый брод, м 1,2 (1,8 с предварительной подготовкой, 5 с ОПВТ)





Источник: http://ru.wikipedia.org
